| 序號 | 項目 | 規格參數 | 備注 |
| 3.1 | 外形尺寸 |
1）機器長度：1200cm 2）機器寬度：250cm 3）機器高度：210cm |
可根據客戶定制 |
| 3.2 | 機器重量 | ≈ 1800KG | |
| 3.3 | 機器顏色 | 電腦白烤漆、部分器件鍍鉻、或氧化處理 | |
| 3.4 | 使用環境要求 | 干凈、潔凈房 | |
| 3.5 | 電源需求 |
1）3相，380V±10%，50/60 Hz 2）機器左下方處外面留有 2M 長電源線，供外接工廠 電源用，接口為三角插頭，可按要求接其它接口 |
|
| 3.6 | 機臺功率 | 最大功率 6500W | |
| 3.7 | 氣源需求 |
1）潔凈壓縮空氣 min: ≧ 0.5-0.8MPa 2）耗氣量：≈60L/min 3）氣管接口：機器左下方處留有 2m 長白色直徑為 ∅ 8 氣管，在氣管末端接有快速接頭，用于外接工廠氣源用 |
|
| 3.8 | 局部視覺 |
1）產能速度約：12張/分鐘 2）卷膜尺度范圍：卷料寬為：180cm—200cm 3）折疊后產品尺度范圍：長15—40cm 寬12—20cm 4）傳動方式：伺服電機+導軌 5）控制系統：采用人機界面操作設定，PLC編程控制 |
|
| 3.9 | 安全防護 |
1）緊急停止按鈕。 2）機器互鎖設計，保護裝置作用 3）機器有任何錯誤或需要提醒操作者時，蜂鳴器報警工作，觸摸屏有報警提示和操作方式 4）安全標識（觸電、機械損傷等），危險區域警示 |
|
| 3.10 | 作業人員 |
1） 2名作業人員（產品裝袋除外） |
| 序號 | 項目 | 規格參數 | 備注 |
|
4. 1 |
文件資料 |
機器操作說明書一份 |
電子檔 |
|
4.2 |
培訓內容 |
1） 設備的安裝調校 2） 設備操作 3） 設備調校和參數設定 4） 設備維修 5） 設備常見故障排除 6） 其它注意事項 |
|
|
4.3 |
售后服務 |
壹年免費售后服務(非人為損壞引起的故障)，同時提供終身技術支持和服務。 |
| 序號 | 部件名稱 | 規格品牌 | 數量 |
|
5.1 |
伺服電機 |
松下2000W |
4臺 |
|
5.2 |
伺服電機 |
松下1000W |
6套 |
|
5. 3 |
氣缸 | 亞德客 | 12個 |
|
5.4 |

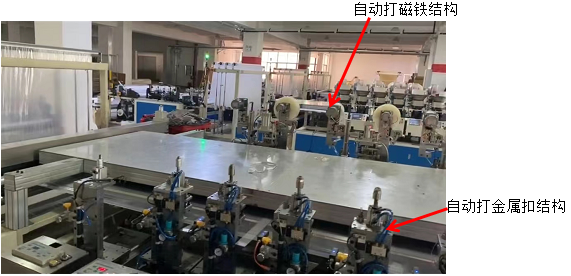

自動打磁鐵結構 |
國產 |
3套 |
|
5.5 |
觸摸屏 |
顯控SK-070QE |
2臺 |
|
5.6 |
PLC控制器 |
松下 |
4臺 |
|
5.7 |
自動糾編系統 |
臺灣 |
6個 |
| 5.8 | 自動打金屬扣結構 | 國產 | 6套 |
| 5.9 | 熱封邊結構 | 國產 | 1套 |
| 5.10 | 伺服減速機 | 臺灣SESAME 1:5 | 6臺 |
| 5.11 | 導軌+滑塊 | 上銀 | 12套 |
